箱變智能物聯終端SWS152XB，是泛在電力物聯網的智能感知層設備，通過本地采集、本地分析、本地展示、本地控制、本地保存、本地報警、等本地優化聚合邊緣計算技術，結合IOT物聯通信，可實現成千上萬臺箱變的智能物聯云化集中監管。 箱變智能物聯終端SWS152XB，專門用于解決10kV/400V箱變“配電故障失察”、“環境失控”、“安防缺位”、“巡查不到位”等運行維護難題，最終實現箱變“無人監管”向“無人值守”轉變。
適用場所：10kV/400V箱式變電站
組裝方式：專用綜合箱
安裝方式：壁掛式
外形尺寸：620*450*120mm
通信協議：IEC61850、IEC60870-5-104、Modbus RTU、Modbus TCP/IP等可選
通信鏈路：全網通4G無線路由、通信系統ONU單元可選
組網方式：APN、VPN、專網、局域網可選
選配儀表：電量監測儀、變壓器溫控儀、無線測溫裝置、噪音傳感器、粉塵傳感器
選配外設：風機、水泵

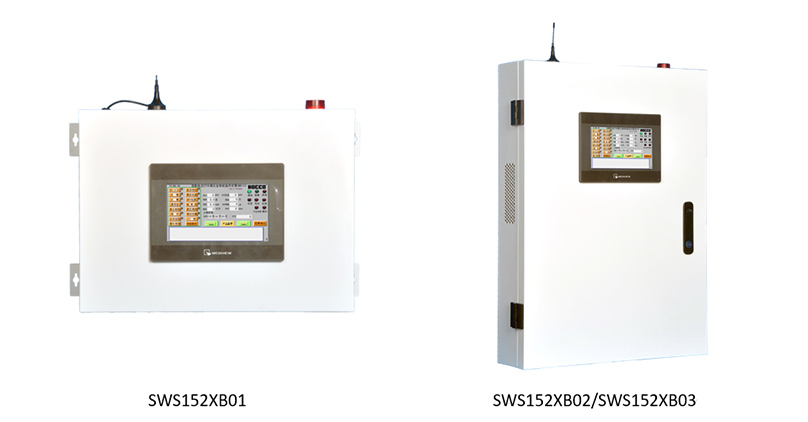

箱變智能物聯終端SWS152XB功能表
|
序號 |
功能描述 |
壁掛式 |
|||
|
SWS152XB01 |
SWS152XB02 |
SWS152XB03 |
|||
|
1 |
配電監測 |
實現高壓側短路、接地故障指示信號監測功能 |
|
√ |
√ |
|
2 |
實現臭氧濃度監測功能 |
1路 |
1路 |
1路 |
|
|
3 |
實現變壓器溫度與散熱風機狀態監測功能 |
2路 |
2路 |
2路 |
|
|
4 |
實現主回路電壓、電流、功率因素、有功電度、頻率等電參數監測功能 |
16路 |
16路 |
16路 |
|
|
5 |
實現主回路電氣火災監測功能 |
√ |
√ |
√ |
|
|
6 |
實現母排溫度、電纜接頭溫度監測功能 |
16*9點 |
16*9點 |
16*9點 |
|
|
7 |
實現低壓配電狀態實時監測功能 |
√ |
√ |
√ |
|
|
8 |
實現后備UPS電源智能狀態監測功能 |
UPS外置 |
UPS外置 |
UPS外置 |
|
|
9 |
環境智適應 |
實現高壓室SF6實時監測功能 |
1路 |
1路 |
1路 |
|
10 |
實現SF6濃度與風機聯動控制功能 |
√ |
√ |
√ |
|
|
11 |
實現O2濃度與風機聯動控制功能 |
|
√ |
√ |
|
|
12 |
實現溫濕度分區實時監測功能 |
3個分區 |
3個分區 |
3個分區 |
|
|
13 |
實現濕度與除濕機聯動控制功能 |
√ |
√ |
√ |
|
|
14 |
實現溫濕度與風機聯動控制功能 |
√ |
√ |
√ |
|
|
15 |
實現箱變水浸狀態監測功能 |
|
√ |
√ |
|
|
16 |
實現電纜溝停泵、預警、警戒、緊急水位監測功能 |
√ |
√ |
√ |
|
|
17 |
實現電纜溝水位與水泵聯動控制功能 |
√ |
√ |
√ |
|
|
18 |
實現火情實時監測功能 |
3個分區 |
3個分區 |
3個分區 |
|
|
19 |
實現變壓器噪音實時監測功能 |
|
√ |
√ |
|
|
20 |
實現自動通風與定時通風功能 |
√ |
√ |
√ |
|
|
21 |
實現強制通風功能 |
|
√ |
√ |
|
|
22 |
實現自動照明功能 |
√ |
√ |
√ |
|
|
23 |
實現強制照明功能 |
|
√ |
√ |
|
|
24 |
安全防范 |
實現門禁控制功能 |
1套 |
2套 |
2套 |
|
25 |
實現開門狀態實時監測功能 |
√ |
√ |
√ |
|
|
26 |
實現動物入侵分區監測功能 |
3個分區 |
3個分區 |
3個分區 |
|
|
27 |
實現自動設防撤防功能 |
√ |
√ |
√ |
|
|
28 |
實現巡更到位確認功能 |
√ |
√ |
√ |
|
|
29 |
實現短信密碼開門功能 |
√ |
√ |
√ |
|
|
30 |
防雷監管
|
實現浪涌保護后備狀態監測功能 |
√ |
√ |
√ |
|
31 |
實現浪涌保護失效監測功能 |
√ |
√ |
√ |
|
|
32 |
實現浪涌保護泄漏微電流監測功能 |
√ |
√ |
√ |
|
|
33 |
實現雷擊次數監測功能 |
√ |
√ |
√ |
|
|
34 |
冗余報警 |
實現聲光告警 |
√ |
√ |
√ |
|
35 |
實現指示燈顯示告警 |
√ |
√ |
√ |
|
|
36 |
實現中文報警短信通知 |
√ |
√ |
√ |
|
|
37 |
實現未處理故障定時短信通知 |
√ |
√ |
√ |
|
|
38 |
實現報警欄中文顯示告警 |
√ |
√ |
√ |
|
|
39 |
系統自檢 |
實現系統電壓、電流、電氣火災自檢 |
|
√ |
√ |
|
40 |
實現系統浪涌保護失效自檢 |
|
√ |
√ |
|
|
41 |
實現UPS故障自檢 |
|
√ |
√ |
|
|
42 |
實現觸控屏故障自檢 |
|
√ |
√ |
|
|
43 |
實現輔助設備故障自檢 |
|
√ |
√ |
|
|
44 |
系統維護 |
實現報警參數配置 |
√ |
√ |
√ |
|
45 |
實現網絡路由配置 |
√ |
√ |
√ |
|
|
46 |
實現外接設備配置 |
√ |
√ |
√ |
|
|
47 |
實現事件分天記錄、復制、刪除、查詢 |
√ |
√ |
√ |
|
|
48 |
實現密碼管理 |
√ |
√ |
√ |
|
|
49 |
物聯云化 |
實現全網通4G無線物聯 |
外置 |
內置 |
內置 |
|
50 |
實現APN、VPN、專網、局域網組網 |
√ |
√ |
√ |
|
|
51 |
實現手機端APP服務 |
√ |
√ |
√ |
|
|
52 |
實現電腦端推送服務 |
√ |
√ |
√ |
|
|
53 |
實現IEC61850協議接入第三方平臺 |
外置接口 |
內嵌接口 |
內嵌協議 |
|
|
54 |
實現IEC60870-5-104協議接入第三方平臺 |
外置接口 |
內嵌接口 |
內嵌協議 |
|
|
55 |
實現Modbus TCP/IP協議接入第三方平臺 |
√ |
√ |
√ |
|
|
56 |
實現Modbus RTU協議接入第三方平臺 |
√ |
√ |
√ |
|
