戶外環網單元智能物聯終端，是泛在電力物聯網的智能感知層設備，通過本地采集、本地分析、本地展示、本地控制、本地保存、本地報警、等本地優化聚合邊緣計算技術，結合IOT物聯通信，可實現成千上萬臺戶外環網單元的物聯云化集中監管。 戶外環網單元智能物聯終端，專門用于解決10kV戶外環網單元“環境失控”、“安防缺位”、“故障失察”、“巡查不到位”等運行維護難題，最終實現戶外環網單元“無人監管”向“無人值守”轉變。
適用場所：10kV戶外環網單元
組裝方式：專用綜合箱
安裝方式：壁掛式
外形尺寸：410*300*44mm（88mm）
通信協議：IEC61850、IEC60870-5-104、Modbus RTU、Modbus TCP/IP等可選
通信鏈路：全網通4G無線路由（外置）、通信系統ONU單元可選
組網方式：APN、VPN、專網、局域網可選
戶外環網單元智能物聯終端功能表
|
序號 |
功能描述 |
壁掛式 |
|||
|
SWS152HW01 |
SWS152HW02 |
SWS152HW03 |
|||
|
1 |
配電監測 |
實現高壓短路、接地故障指示信號監測功能 |
|
√ |
√ |
|
2 |
|
實現電壓、電流、有功電度、有功功率、頻率等電參數監測功能 |
8路 |
8路 |
8路 |
|
3 |
|
實現O3濃度監測功能 |
1路 |
1路 |
1路 |
|
4 |
|
實現斷路器動觸頭、靜觸頭、電纜接頭溫度監測功能 |
8*9路 |
8*9路 |
8*9路 |
|
5 |
|
實現戶外環網單元雷擊次數監測功能 |
√ |
√ |
√ |
|
6 |
環境智適應 |
實現SF6濃度監測功能 |
1路 |
1路 |
1路 |
|
7 |
|
實現SF6濃度監測與風機聯動控制功能 |
√ |
√ |
√ |
|
8 |
|
實現環境溫濕度監測功能 |
√ |
√ |
√ |
|
9 |
|
實現間隔溫濕度監測功能 |
|
8路 |
8路 |
|
10 |
|
實現溫濕度監測與風機聯動控制功能 |
√ |
√ |
√ |
|
11 |
|
實現電纜溝最低水位、預警水位、警戒水位、緊急水位監測功能 |
√ |
√ |
√ |
|
12 |
|
實現戶外環網單元火情監測功能 |
√ |
√ |
√ |
|
13 |
|
實現水位監測與排水泵聯動控制功能 |
√ |
√ |
√ |
|
14 |
|
實現開門開燈、關門關燈功能 |
√ |
√ |
√ |
|
15 |
|
實現開門通風 |
√ |
√ |
√ |
|
16 |
|
實現定時通風 |
√ |
√ |
√ |
|
17 |
安全防范 |
實現門禁控制功能 |
1套 |
2套 |
2套 |
|
18 |
|
實現開門狀態實時監測功能 |
√ |
√ |
√ |
|
19 |
|
實現動物入侵分區監測功能 |
√ |
√ |
√ |
|
20 |
|
實現自動設防撤防功能 |
√ |
√ |
√ |
|
21 |
|
實現巡更到位確認 |
√ |
√ |
√ |
|
22 |
|
實現短信密碼開門功能 |
√ |
√ |
√ |
|
23 |
冗余報警 |
實現聲光告警 |
√ |
√ |
√ |
|
24 |
|
實現指示燈顯示告警 |
√ |
√ |
√ |
|
25 |
|
實現中文報警短信通知 |
√ |
√ |
√ |
|
26 |
|
實現未處理故障定時短信通知 |
√ |
√ |
√ |
|
27 |
|
實現報警欄中文顯示告警 |
√ |
√ |
√ |
|
28 |
系統維護 |
實現報警參數配置 |
√ |
√ |
√ |
|
29 |
|
實現網絡路由配置 |
√ |
√ |
√ |
|
30 |
|
實現外接設備配置 |
√ |
√ |
√ |
|
31 |
|
實現事件分天記錄、復制、刪除、查詢 |
√ |
√ |
√ |
|
32 |
|
實現密碼管理 |
√ |
√ |
√ |
|
33 |
物聯云化 |
實現全網通4G無線物聯 |
√ |
√ |
√ |
|
34 |
|
實現APN、VPN、專網、局域網組網 |
√ |
√ |
√ |
|
35 |
|
實現手機端APP服務與電腦端推送服務 |
√ |
√ |
√ |
|
36 |
|
實現IEC61850或IEC60870-5-104協議接入第三方平臺 |
|
內嵌接口 |
內嵌協議 |
|
37 |
|
實現Modbus TCP/IP或Modbus RTU協議接入第三方平臺 |
√ |
√ |
√ |

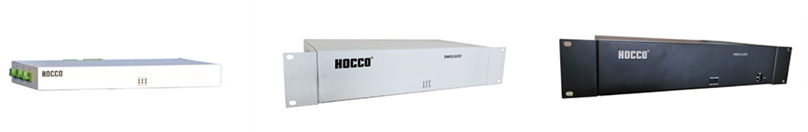

變配電運行環境智能監控主機
機架式運行環境智能監控主機為運行環境監控裝置的核心， 是泛在電力物聯網的智能感知層設備，通過本地采集、本地分析、本地展示、本地控制、本地保存、本地報警、等本地優化聚合邊緣計算技術，可結合IOT物聯通信，實現成千上萬臺裝置物聯云化集中監管。
|
技術參數表 |
||||
|
名稱 |
產品型號 |
|||
|
|
SWS15201 |
SWS15202 |
SWS15203 |
|
|
物理接口 |
100M以太網接口 |
1 |
1 |
1 |
|
1000M以太網接口 |
—— |
—— |
2 |
|
|
USB接口 |
—— |
2 |
2 |
|
|
Wiegand26/34接口 |
1 |
1 |
2 |
|
|
RS232串口 |
3 |
3 |
3 |
|
|
RS485串口 |
3 |
3 |
4 |
|
|
脈沖信號接口 |
1 |
1 |
1 |
|
|
0-2mA 模擬量接口 |
2 |
2 |
2 |
|
|
4-20mA模擬量接口 |
—— |
1 |
1 |
|
|
0-5A 模擬量接口 |
3 |
3 |
3 |
|
|
0-10V 模擬量接口 |
2 |
2 |
2 |
|
|
0 -253Vac模擬量接口 |
3 |
3 |
3 |
|
|
85-253Vac狀態量接口 |
12 |
12 |
12 |
|
|
0-24V開關量狀態接口 |
12 |
16 |
16 |
|
|
水位狀態量接口 |
4 |
4 |
4 |
|
|
12VDC/2A直流電源輸出 |
√ |
—— |
—— |
|
|
24VDC/1A直流電源輸出 |
√ |
—— |
—— |
|
|
專用通信模塊接口 |
外置接口 |
內嵌接口 |
內嵌協議 |
|
|
繼電器輸出 |
6 |
12 |
12 |
|
|
軟件性能 |
嵌入式運行智能監控軟件 |
√ |
√ |
√ |
|
Linux操作系統 |
—— |
—— |
√ |
|
|
IEC61850通信軟件 |
—— |
—— |
√ |
|
|
IEC60870-5-104通信軟件 |
—— |
—— |
√ |
|
|
Modbus TCP/IP通信軟件 |
√ |
√ |
√ |
|
|
Modbus RTU通信軟件 |
√ |
√ |
√ |
|
|
電氣性能 |
工作電源 |
220V±15% |
||
|
功耗 |
<10W |
|||
|
工作溫度 |
-10℃ -- +70℃ |
|||
|
工作濕度 |
10% -- 90%RH |
|||
|
外觀特征 |
外形尺寸（長*寬*高）mm |
484*215*44 |
484*215*88 |
484*215*88 |
|
重量 |
<1kg |
|||
|
安裝方式 |
機架式 |
|||
